星敏感器雜散光抑制方法及仿真分析

星敏感器的探測目標是深黑空間中的恒星，屬于暗目標探測系統，其雜散光來源主要是太陽光、月亮光和地氣光等視場外強光，它們與7.5等星相比，強度都在，因此，星敏感器對雜散光的影響非常敏感，雜散光的抑制設計是星敏感器研制的關鍵技術之一，是影響其觀測能力的重要因素。

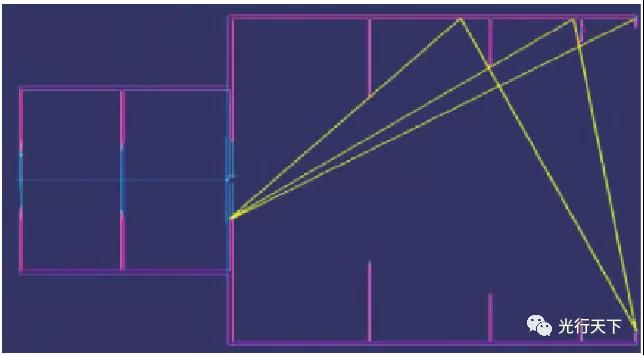

圖1.外遮光罩設計原理

目前，國內外針對星敏感器外遮光罩的設計，應用較廣泛且抑制能力較好的有兩節型及優化的兩節型外遮光罩、三節型外遮光罩，可滿足觀測5等星的目標。但對于7等星及以上更暗的觀測目標，所設計的外遮光罩往往結構體積過于龐大，不能滿足衛星平臺對于結構尺寸的要求，國內外對此研究的也較少。本文提出星敏感器雜散光抑制指標( 點源透過率( PST) ) 的計算方法，計算觀測 7.5 等星時星敏感器所需的 PST 指標要求，并以此為基礎，提出一種基于兩節吸收型外遮光罩，光學系統內部設計消雜散光光闌、關鍵表面采用特殊工藝處理的方法，將星敏感器的雜散光抑制能力提高到觀測 7.5 等星的目標。

1 星敏感器雜散光抑制指標分析

星敏感器的主要雜散光源為太陽光、月亮光和地氣光等強雜散輻射源，由于太陽光的能量遠遠高于月亮、地氣等雜散光，本文計算的星敏感器雜散光抑制指標主要考慮太陽雜散光。因此，需計算星敏感器對太陽光的衰減能力。PST 表征光學系統本身對外部雜散光的衰減能力，且其與雜散光源的輻射強度無關。因此，星敏感器一般選擇PST作為雜散光抑制指標。根據太陽光的輻射能量及星敏感器自身結構參數即可計算系統的雜散光指標( PST) 要求。

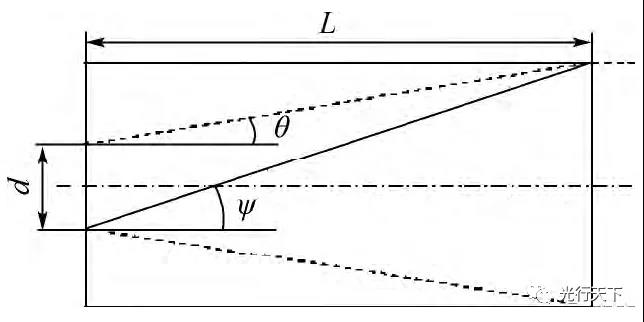

圖2.外遮光罩計算模型

PST定義為光學系統視場外視場角為θ的點源目標的輻射，經過光學系統后，在像面產生的輻射照度與輸入的輻射照度的比值，即

PST( θ) =Ed( θ)/Ei( θ)          (1)

式中: Ed( θ) 為探測器上接收的輻射照度；Ei( θ)為入射光的輻射照度。

根據探測器的光譜響應，星敏感器工作譜段一般為可見光及近紅外，并且具有較大視場角，很容易引進雜散光。

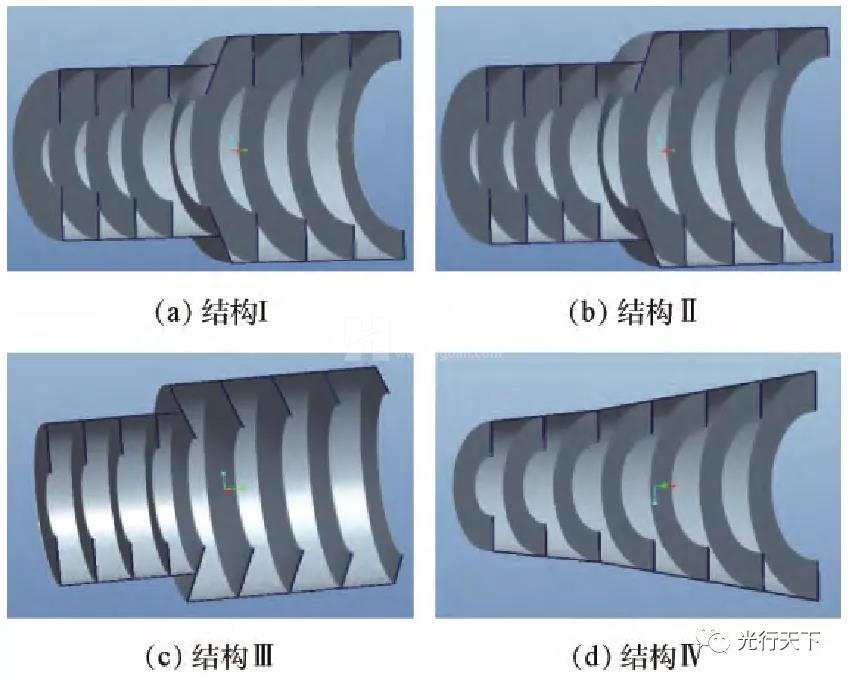

圖3.外遮光罩結構

3 仿真分析

本文采用 Lighttools 軟件對星敏感器進行建模仿真分析，軟件中對各個表面的表面特性進行設置。其中，光學透鏡設置為透鏡表面，其透過率設置為0.98，反射率設置為0.01，吸收率設置為0.01；外遮光罩設置為漫反射結構表面，其吸收率設置為0.9，漫反射率設置為0.1；光機系統內關鍵結構表面吸收率設置為0.9，漫反射率設置為0.1；其余機械結構表面按照軟件自帶結構材料表面參數數據庫進行設置。完成上述設置后，Lighttools軟件光線追跡數量為1億條以上，能夠滿足軟件計算精度要求。計算太陽光在雜散光抑制角外，以不同角度入射時，星敏感器的雜散光抑制( PST) 能力。表3給出了外遮光罩及擋光環采用第 2.1節中4種不同設計結構時不同離軸角度的星敏感器的PST計算結果。

圖4.消雜散光光闌

4 結論

通過對星敏感器外遮光罩的仿真分析，本文結論如下:

1) 本文詳細分析了星敏感器評價指標( PST) 的計算方法。

2) 討論了某星敏感器的雜散光抑制方法，給出了兩節吸收型遮光罩的設計方法、消雜散光光闌的設計方法及關鍵表面采取的工藝措施等。

3) 總結了星敏感器雜散光抑制的主要技術措施。

4) 采用Lighttools軟件對設計結果進行仿真分析，選擇最佳設計方案。

仿真計算結果表明星敏感器在雜散光抑制角外的 PST 能夠達到10^-9以上，所提出雜散光抑制方法，能夠滿足觀測7.5等星的使用需求。
